Jepit dengan beban terbagi rata

∑H = 0

∑V = 0

Va - q.l  = 0

Va -3x5 = 0

        Va = 15 ton

Vb = 0

∑M = 0

Mmax  = (q.l).0,5x

            = (3x5)x2,5

            = 37,5 ton


x = 1m
Mx = (q.x).0,5x
      = (3.1).0,5.1
      = 1,5 ton

x = 2m
Mx = (q.x).0,5x

      = (3.2).0,5.2
      = 6 ton

x = 3m

Mx = (q.x).0,5x

      = (3.3).0,5.3

      = 13,5 ton

x = 4m

Mx = (q.x).0,5x

      = (3.4).0,5.4

      = 24 ton

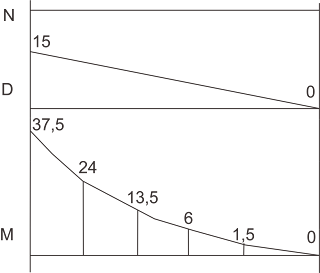

Jadi gambar bidang N,D,M
